高速铁路桥下防护栅栏8002

使用条件:

(1)城镇、村庄等人口密集地段的高架桥下,采用1.8m高钢筋混凝土立柱金属网片防护栅栏;

(2)人口稀少或偏远地区等地段的高架桥下,采用1.5m高钢筋混凝土立柱刺绳防护栅栏。

(3)有特殊需求地段,防护栅栏应进行单独设计。

(4)桥下防护栅栏设置时,应根据实际情况设置通道。

(5)防护栅栏原则设置在用地界以内0.5m处。防护栅栏的每一封闭圈至少设置两处单开栅栏门,以方便养护维修人员作业。

钢筋混凝土立柱使用年限按30年设计,金属网片使用年限按15年设计,刺绳使用年限按8-10年设计。

立柱采用C30钢筋混凝土预制,截面尺寸为120mm*120mm,立柱高度2.5.立柱预制时预留四个φ12mm圆孔,安装时通过螺杆固定两侧连接板。

金属网片采用Q235矩管边框,规格30mm*50mm,矩管厚度2.0mm:内部网丝采用HPB300φ4.0mm高线冷拔钢丝,网孔规格75mm*150mm。

立柱连接板、网片连接板采用90°折角Q235钢板,厚度4.0mm,分A、B两种形式。

金属网片应整体镀锌浸塑处理,镀锌量270/㎡,浸塑厚度0.8mm-1.2mm,颜色选用墨绿色,涂层应均匀,颜色一致,表面光滑,无流柱、滴瘤、粉泡、龟裂、露铁等缺陷。

网片制造精度要求:长度误差≤2.5mm,高度误差≤3.0mm。

冷拔钢丝镀锌前直径误差≤0.06mm,焊接网孔误差≤3.0mm。

连接板精度要求:长度误差≤1.0mm,宽度误差≤0.5mm,厚度误差≤0.5mm,孔眼位置偏差≤1.0mm。

所有连接螺栓均采用防盗设计,由螺杆、螺帽、防盗垫圈组成,安装及拆卸需使用专用工具,根据不同连接点的厚度,选用不同尺寸的防盗螺栓。

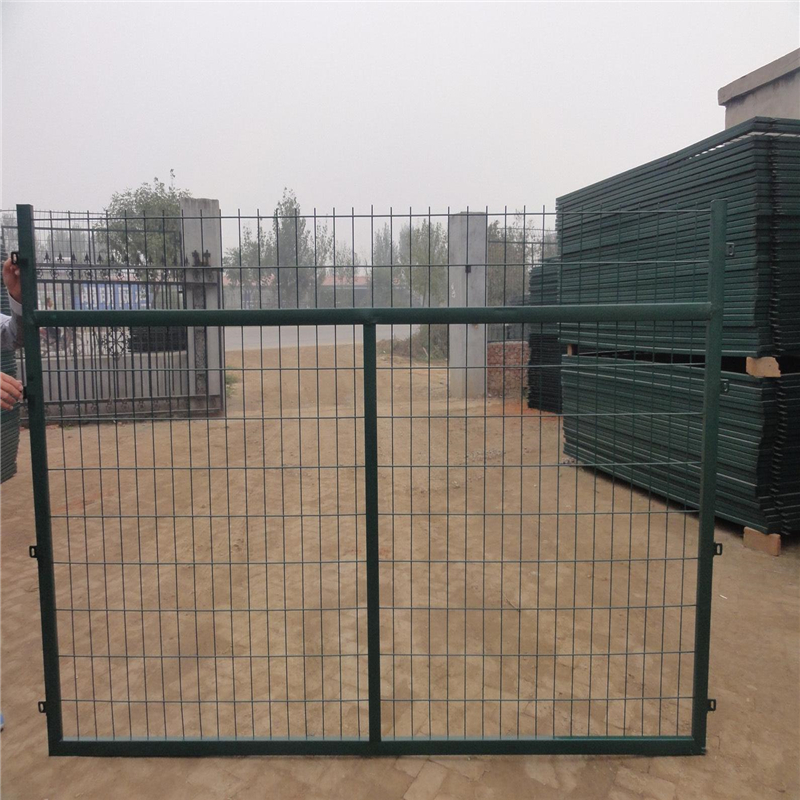

产品展示
