铁路线路防护栅栏

prev next
所属分类: 工程案例
浏览次数:
发布日期: 2020-11-20
文章作者: admin
联系电话: 17331862976
公司地址: 安平城东工业园县纬二路18号
产品详情

2012年最新《铁路线路防护栅栏》[通线(2012)8001]通用参考图出炉! 文献规定:铁路栅栏一改往日焊接钢丝网栅栏、刺丝网栅栏等产品,改为防御性更强、寿命更长久的:钢筋混凝土栅栏+0.5米高刺丝滚笼的防护栅栏。

详细内容如下: 钢筋混凝土栅栏:详见图纸 0.5米高刺丝滚笼组成:刺丝刺绳+刀刺滚笼+钢丝+立柱

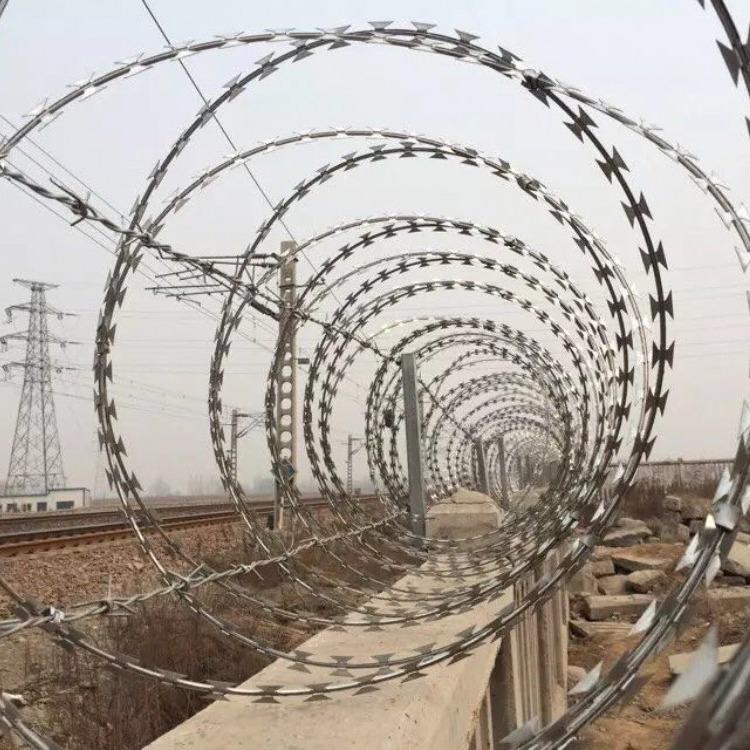

一、刺丝滚笼

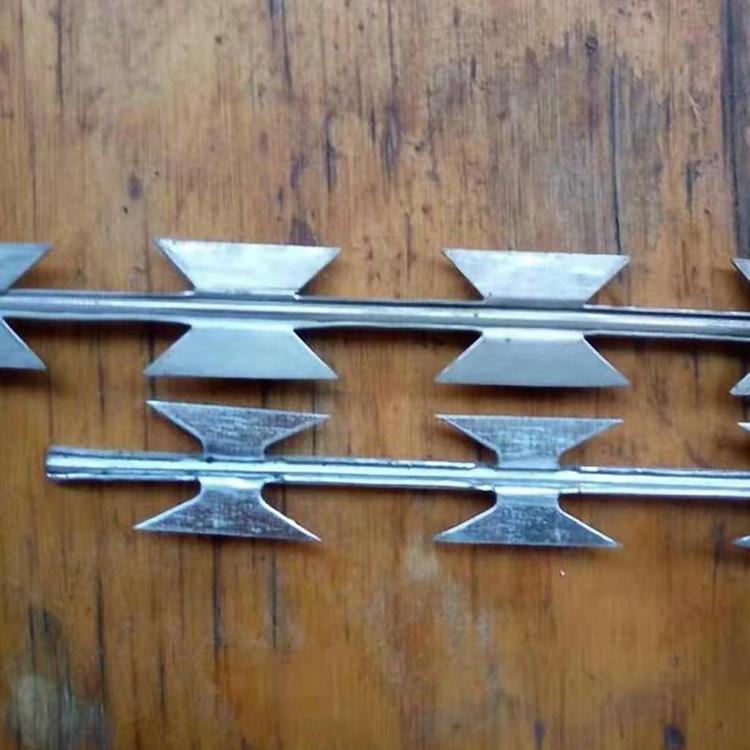

(1)刺丝滚笼采用刀片刺绳绕圈后相邻两圈每隔120度用刺丝连接卡固定,张开后形成蛇腹网状,闭合后刀片刺绳卷径为50cm,张开后每交叉圈安装间距20cm,直径不小于45cm。(2)刀片刺绳由冲切钢板采用机械轧在钢丝上成型,刀刺宽度22mm,刀刃垂直间距15mm,刀刺纵向间距34mm,芯丝直径为2.5mm。刀片厚度0.5mm的Q195钢板网冲切制作。芯丝由HPB300 -6.5mm高线钢丝冷拔加工。

(3)刺丝滚笼由刺丝连接卡扣与固定在支架上的纵向拉筋相连接。纵向拉筋与支架的连接采用-2.5mm的冷拔镀锌钢丝绕2圈后拧紧固定。支架设置在跨度3m防护栅栏的立柱和跨中位置,其中跨度进设置与立柱上部,支架与防护栅栏采用支架抱箍连接,对于已经安装金属网片的防护栅栏。刺丝滚笼直接采用-2.5mm的冷拔镀锌钢丝或刺丝连接卡扣固定于金属网横片和金属丝上。

(4)刺丝滚笼的下缘距离钢筋混凝土防护栅栏上缘的垂直距离为0.05m.6.陡坡地段防护栅栏下槛下部与地面间的间隙采用C25混凝土封闭,宽度180mm,与立柱两倒平齐,埋入地面以下不小于0.3m.每单元于地面处留移100mm泄水孔.

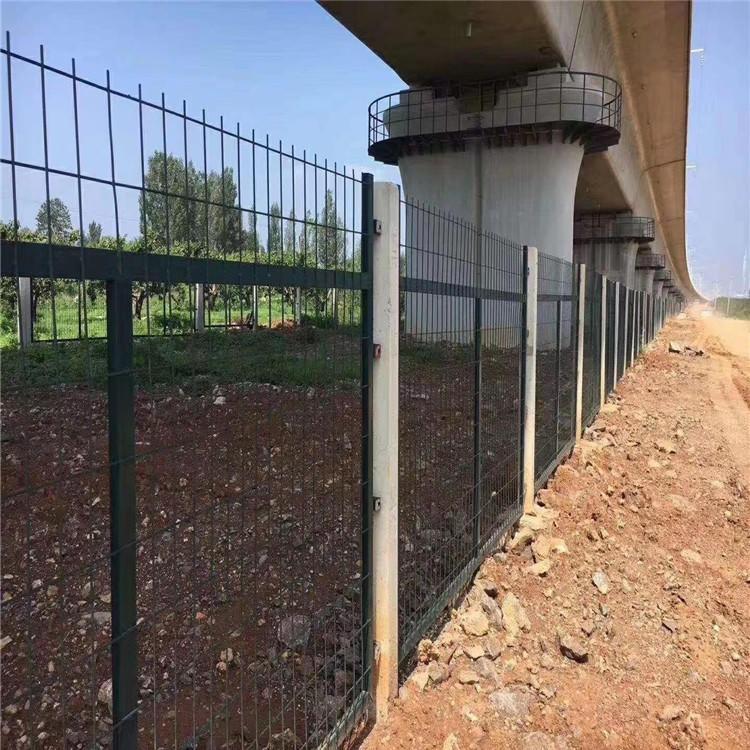

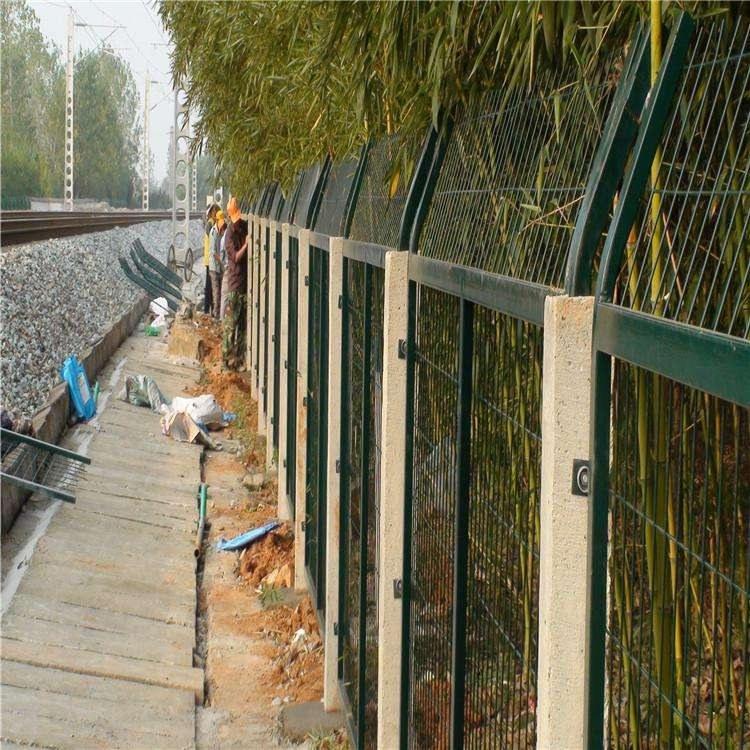

二、防护栅栏网 筋混凝土立柱

1.立柱立柱采用C30钢筋混凝土预制,截面尺寸为120mm-120mm,高度2.2m.预制立柱时,于顶部中间位置预留42mm-42mm方孔,深度l50mm,现场安装时插入带连接板并封口的Q235方管,并用封水材料填充缝隙,方管规格40mm-40rn rn,厚度2 5mm.矩管插入端长度150mm.外露部分向外折角30度,垂直同度300mm。在立柱相应位置预留三-12mm圆孔,安装时通过螺杆固定两侧连接板.

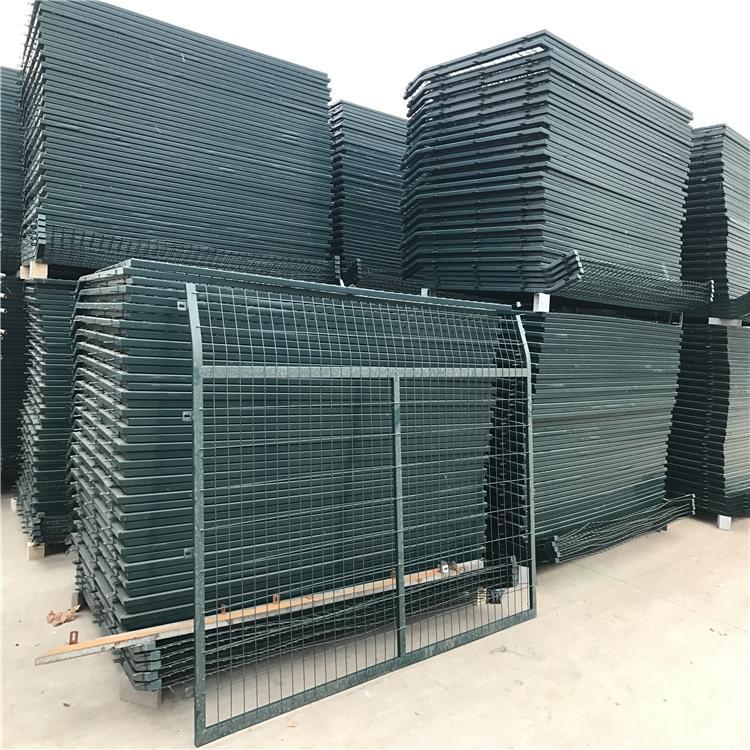

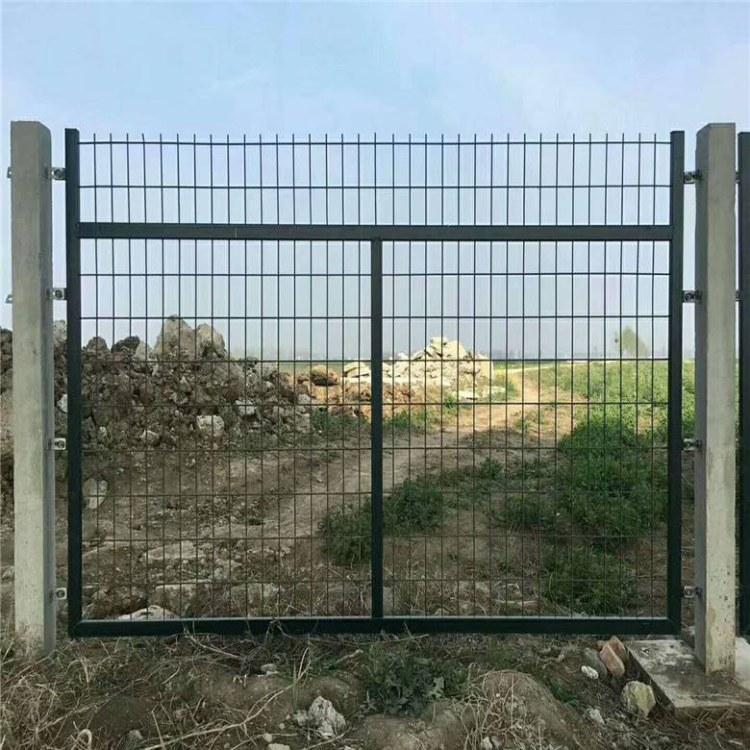

2.金属网片金属网片采Jfl0235短管边框,规格30rrm-50mm,矩管厚度2.0mm:内部网丝采用PB300 -6.5mm高线钢丝冷拔加工,规格75mm-150mm(-4.0mm),上部向外折角30',垂直高度300mm.3.连接板与螺栓立柱连接板,网片连接板采用90度折角Q235铜板,厚度4.0mm,根据不同使用位置分A. B.C三种形式。连接板与螺拴均采用Q235钢,并镀锌处理,镀锌量270g/m2。
